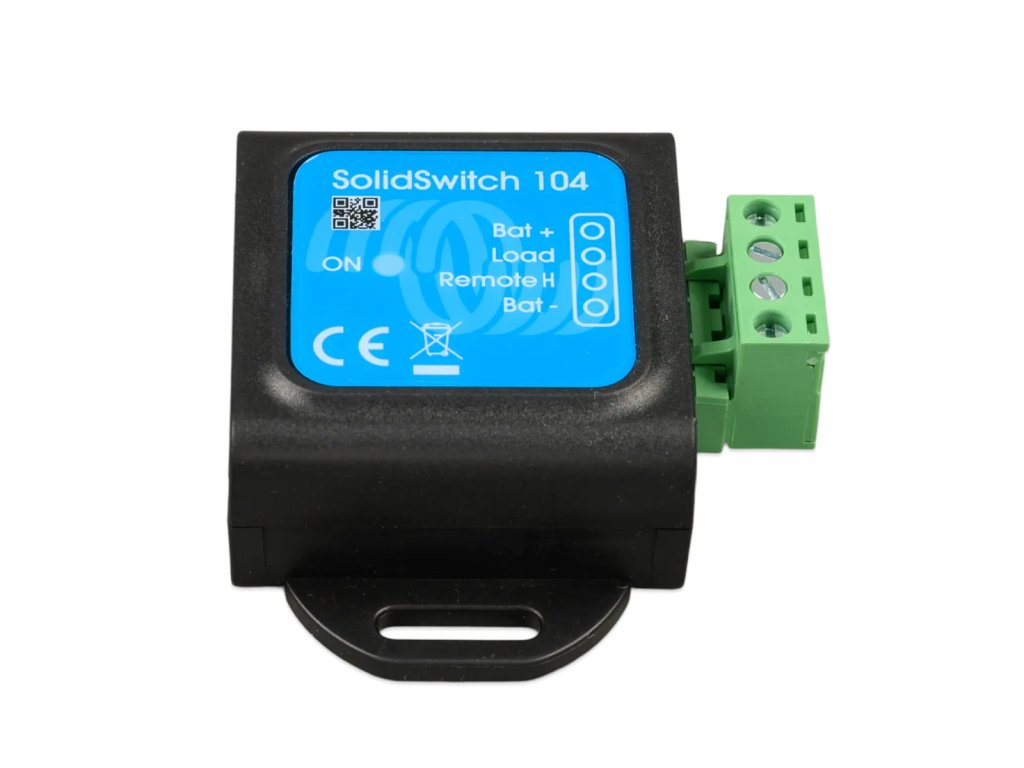

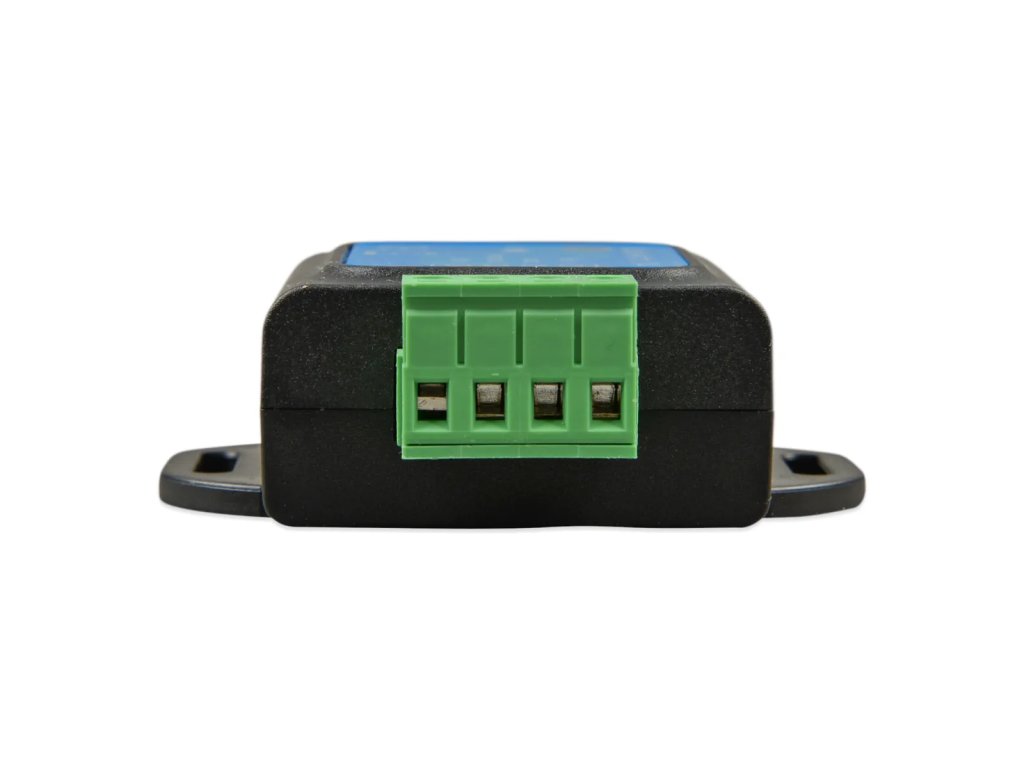

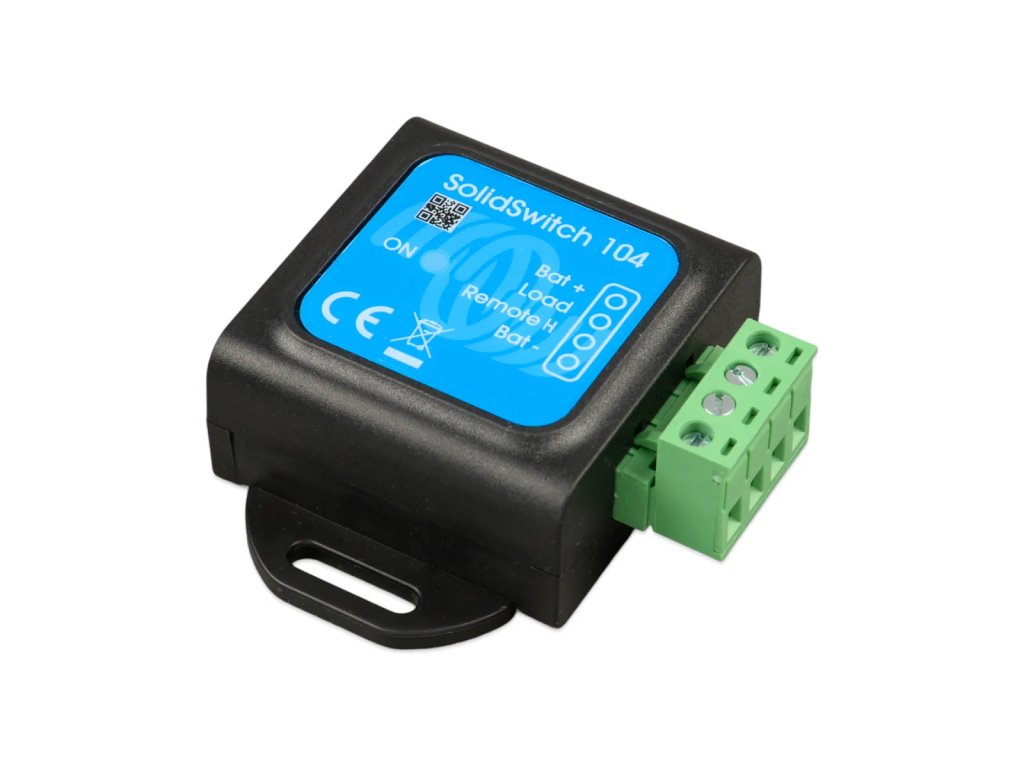

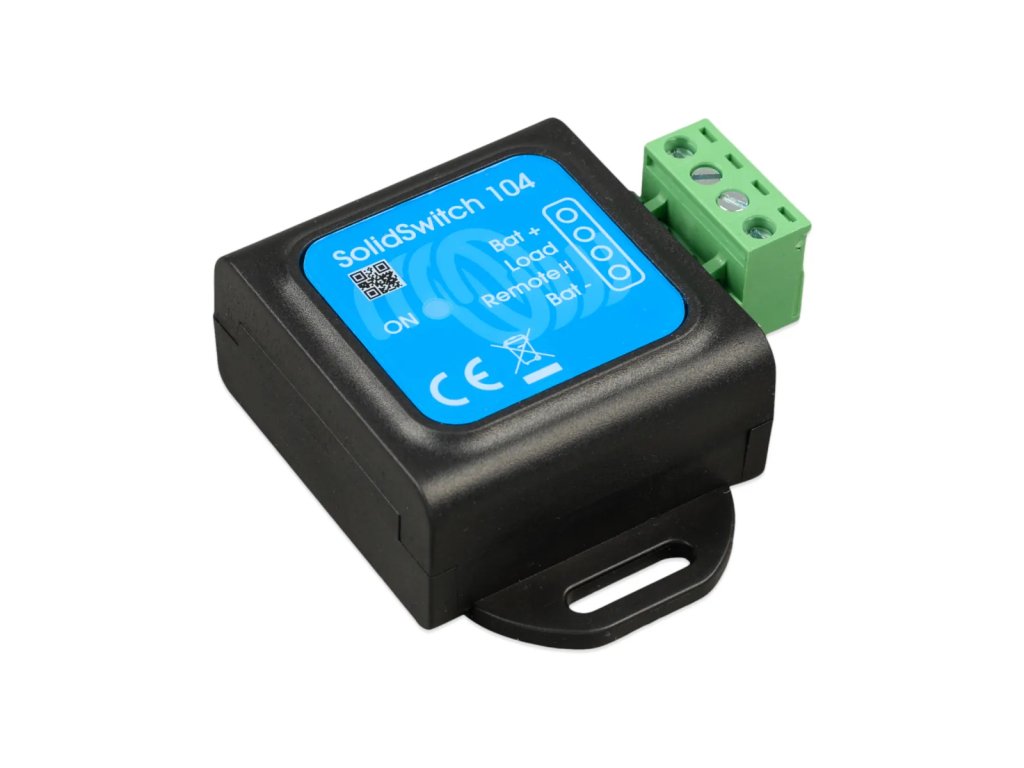

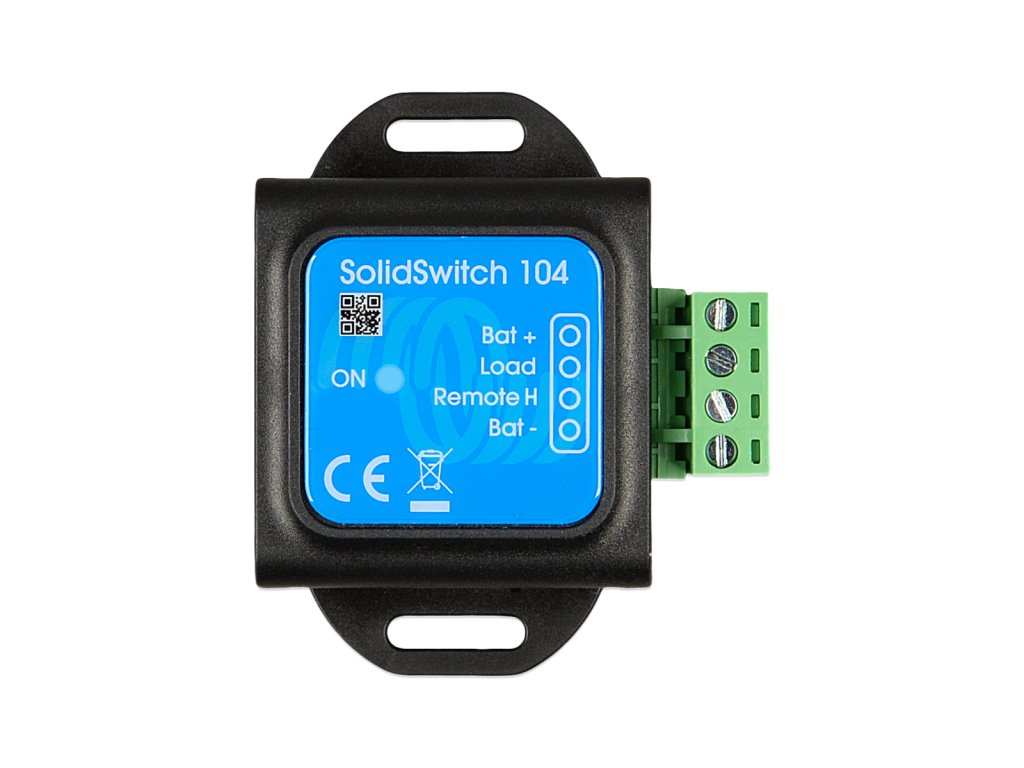

Victron Energy SolidSwitch 104

SolidSwitch 104 je polovodičový DC spínač určený pro spínání stejnosměrných zátěží až do 70 V a 4 A. Ovládá se nízkovýkonovým digitálním signálem, přičemž jeho vlastní spotřeba je velmi nízká. Díky tomu je vhodný zejména pro použití v lithiových systémech, kde je klíčové minimalizovat klidový odběr energie.Zařízení je navrženo pro integraci do systémů Victron Energy a nachází uplatnění například při řízení externího regulátoru alternátoru nebo při rozšíření počtu nabíječek připojených k výstupu ATC (allow-to-charge) systému BMS.Hlavní vlastnosti a funkceSpínání DC zátěží až 70 V / 4 AUrčeno pro odporové, kapacitní i indukční zátěže (např. cívky výkonových stykačů).Velmi nízká vlastní spotřebaSpotřeba přibližně 0,04 Ah za měsíc, což výrazně snižuje parazitní zatížení bateriového systému ve srovnání s klasickým relé.Tři typické aplikace použití Řízení externího regulátoru alternátoru (např. v lithiovém systému Victron). Spínání DC zátěže (např. osvětlení) pomocí nízkovýkonového řídicího obvodu. Rozšíření počtu nabíječek připojených na ATC výstup Victron BMS.Nízký ovládací proudMinimální vstupní proud pro sepnutí je 30 µA.Vhodné pro použití s BMSPři trvale aktivním výstupu ATC zůstává zařízení aktivní s minimálním odběrem, což omezuje vybíjení baterií. Technické parametry: Provozní vstupní napětí (Vbat): 8–70 V DC Maximální proud zátěže: 4 AMaximální kapacitní zátěž: Vbat do 15 V: 1000 µF 15 V < Vbat < 30 V: 400 µF 30 V < Vbat < 70 V: 50 µFMaximální indukční zátěž: do 1 A: 1000 mH 1 A < I < 2 A: 100 mH nad 2 A: 10 mHRemote vstup (Vin): volně plovoucí nebo Vin < 3 V: výstup vypnut 3,3 V < Vin < 70 V: výstup zapnut minimální vstupní proud pro sepnutí: 30 µA Provozní teplota: -20 až +50 °C Vlhkost: max. 95 % (nekondenzující) Krytí: IP20 Materiál: ABS, matná černá Rozměry (v × š × h): 58 × 66 × 23 mm.
